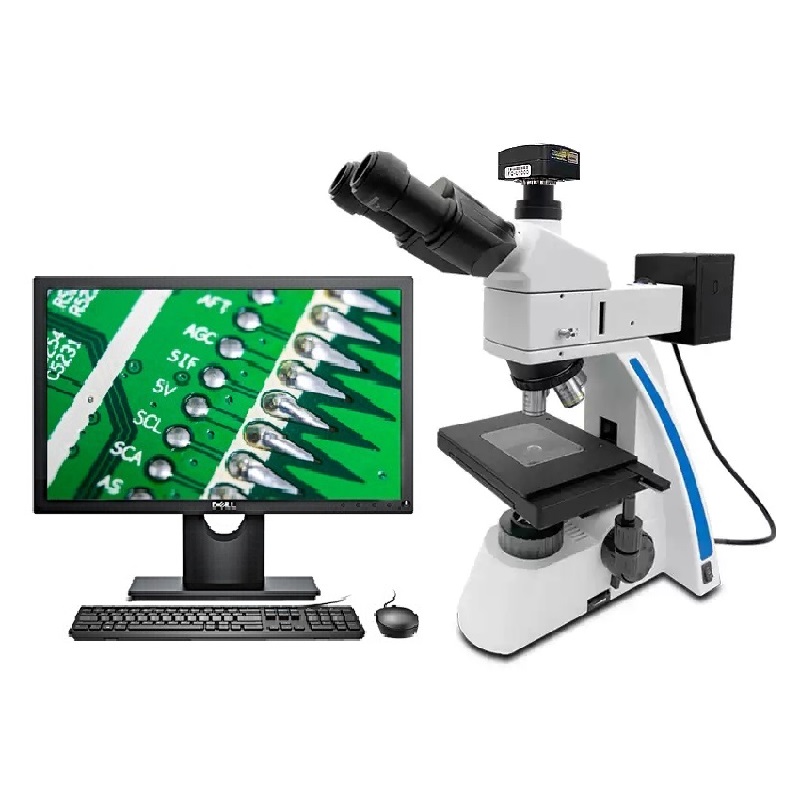

透反射金相顯微鏡MMJ-200TR
MMJ-200TR透反射金相顯微鏡采用 UIS 無限遠校正光學系統,配置無限遠長工作距離金相平場物鏡和大視野目鏡，成像清晰，視野廣闊。符合人機工程學要求的理想設計，采用高精度調焦手輪，內向式物鏡轉換器與內置式提手設計，空間廣闊，儀器搬運更安全，該產品具有清晰度高、高對比度等卓越的光學性能;使操作更方便舒適,給您呈現卓越的光學成像效果。
MMJ-200TR透反射金相顯微鏡主要應用于半導體檢測、硅片、太陽能材料檢測、FPD、電路板、金屬材料、金相材料內部組織結構分析、電子原材料表面劃痕、毛刺檢測、精密刀具磨具等制造領域，同樣適應教學及研究方面；具有清晰度、對比度、長工作距離等卓越的光學性能。
性能特點及參數表
■采用 UIS無限遠校正光學系統
■鉸鏈三目，30°傾斜，可 360°旋轉；
■瞳距調節范圍 53mm-75mm，視度調節：可調目鏡，±5屈光度調節；
■穩定可靠的系統結構，操作更加輕松舒適，適用于各種工作環境；
■分光比：雙目 100%或三目70%：30%；
■3W白色大功率LED燈照明（色溫4000K-4300K)，工作時間大于20000小時；
■帶偏光觀察；
■配置 50X 物鏡工作距離達到 7mm，數值孔徑0.55開口；分辨率更高；
■配置數碼相機（含測量軟件）可對觀察的物體進行二次元測量，方便物體小尺寸的測量；
|
主要參數 |
總放大倍數 |
50X-500X(標準配置) |
|
|
光學系統 |
無限遠（∞）f=200 |
||
|
目鏡 |
可調大視野平場目鏡 |
WF 10X |
視場：Ф22mm |
|
三目觀察頭 |
鉸鏈?zhǔn)饺客? |
觀察角度為 30 度，瞳距為 53~75mm |
|
|
無限遠長工作距離 金相專用物鏡
|
放大倍率 |
數值孔徑 |
工作距離 |
|
5X |
0.12 |
23.6mm |
|
|
10X |
0.25 |
17.7mm |
|
|
20X |
0.40 |
10.4mm |
|
|
50X |
0.55 |
7mm |
|
|
100X（選購） |
0.80 |
3.2mm |
|
|
轉換器 |
四孔內向式轉換器 |
||
|
聚光鏡 |
阿貝聚光鏡；NA.1.25可上下升降，帶可變孔徑光欄 |
||
|
落射照明器 |
柯拉照明，帶濾色片：綠色、藍色、黃色、磨砂 |
||
|
載物臺 |
雙層機械式載物臺, 尺寸：210 X 140 mm，移動范圍：75 X 50 mm |
||
|
照明光源 |
3W 白色 LED(色溫 4000-4300K), 亮度可調 |
||
|
電源 |
交流電壓 220V/ 50Hz，保險絲管規格：250V 0.5A |
||
|
攝影接頭 |
0.5X |
||
|
軟件 |
高清PC圖像系統成像軟件（系統自帶測量功能） |
||
|
測量附件 |
0.01mm測量標尺 |
||
|
高清數碼 成像系統
|
可選配500萬、630萬、1200萬、2000萬像素數字彩色相機，實時成像，拍照，錄制，保存編輯，打印,,系統自帶測量軟件，測量精度達0.001mm,測量范圍廣：長度，角度，面積，同心圓間距，不規則形圖形等十幾種測量方式,可在圖像上標注樣品名稱，箭頭備注，可同時自動生成報告單 |
||
|
